Alpha Centauri Modul hodin a SPDIF výstupu

Popis produktu

Drtivá většina CD/SACD přehrávačů včetně těch nejdražších nejsou co by transport digitálních dat pro DA převodníky zrovna nejlepším řešením. Je to dáno konstrukcí výstupní digitální části těchto přehrávačů. Tato je konstruována velmi minimalisticky, obsahuje jen základní prvky pro svou činnost. V tom nejjednodušším případě se jedná pouze o odporový dělič napojený na TTL výstup z DSP procesoru přehrávače. Je to dáno tím, že výrobce přehrávače nemá důvod tento výstup řešit na odpovídající úrovni.

Prioritou pro výrobce přehrávačů je zvuk na analogovém výstupu. Zjednodušený digitální výstup  jako zdroj digitálních dat pro nahrávání plně dostačuje tam se jitter neprojevuje. Jitter vzniká při převodu digital/analog tedy v DA převodníku a je třeba konstrukčně zajistit bezchybný tok audio dat z čtecí jednotky na vstup DA převodníku.

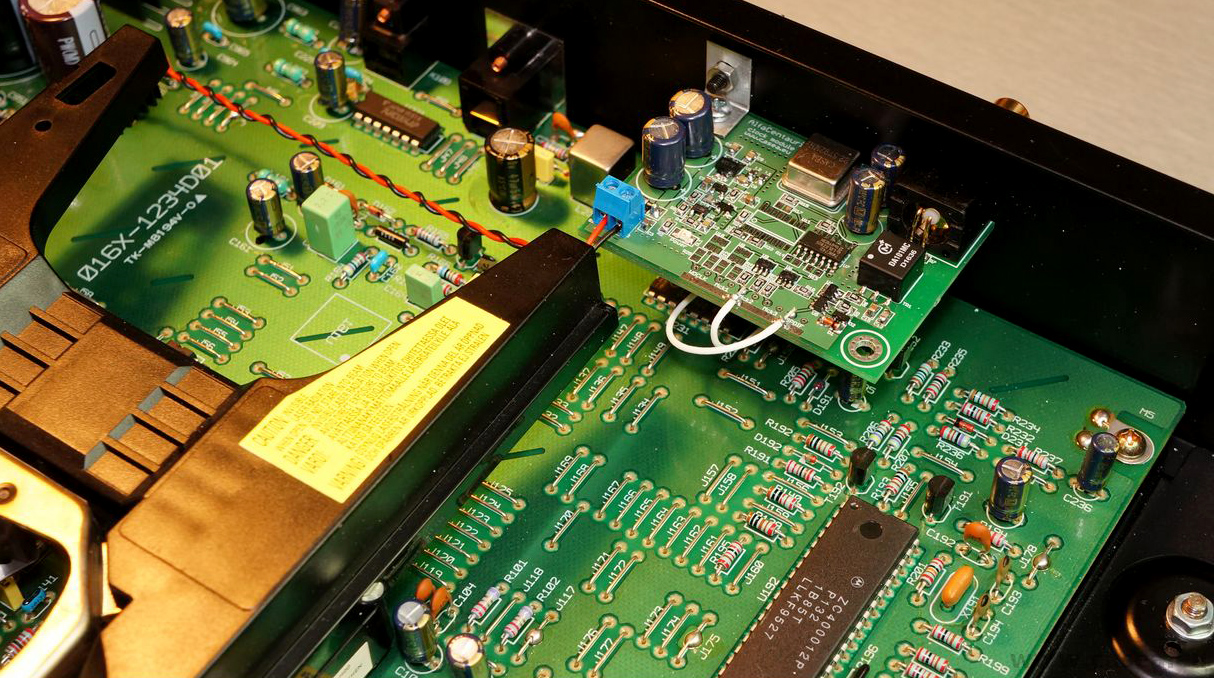

K tomu slouží modul Casea Alpha Centauri. Modul se připojuje na výstup digitálního signálu, který je obdobou budoucího SPDIF, ale ještě v TTL podobě. Tento se díky reclock obvodu vyčistí přesným oscilátorem a upraví na potřebnou hodnotu, aby splňoval SPDIF specifikace. Na výstupu jsou použity velmi rychlé paralelně řazené invertory, schopné dodat proud 50mA. Galvanické oddělení zajišťuje digital audio transformátor značky Murata. Výstup je realizován BNC 75 ohm konektorem.

Součástí modulu je i velmi kvalitní low jitter zdroj hodin, který nahradí původní řídící hodiny přehrávače/transportu. Tím dojde i k vylepšení kvality signálu na analogovém výstupu modifikovaného přehrávače. Je samozřejmé zaručit správnou distribuci digitálního signálu přes celou cestu z dransportu do DAC tedy včetně kabelu. Důležité je i provedení vstupní části DA převodníku.

Modul lze instalovat i do DA převodníků a zvukových karet počítačů a zlepšit tak řídící hodiny, které mají velký vliv na velikost jitteru a tím i kvalitu zvuku.

Díky výstupu Word clock a Super clock jej lze použít jako referenční hodiny při propojení více „digital audio“ zařízení a vzájemně je synchronizovat.

Technické parametry

Specifications and features:

• custom low jitter oscillator
• galvanic isolation SPDIF output
• reclock SPDIF
• two-stage low noise voltage regulator
• master clock output
• super clock output
• word clock output
• high speed logic circuit

Input / Output specification:

• Mck1 – Master/Super clock output 75ohm
• Mck2 – Master/Super clock output 75ohm
• Mck3 – Master/Super clockoutput 75ohm
• WDCLK – Word clock output 75ohm
• SPDIF – TTL SPDIF input
• SPDIF koaxial BNC Output 75ohm 500mVpp(loaded output)

Master/Super clock available frequencies:

• 5,6448MHz
• 6,144MHz
• 11,2896MHz
• 12,288MHz
• 16,9344MHz
• 22,5792MHz
• 24,576MHz
• 33,8688MHz
• Word clock available frequencies (1x fs):
• 44,1kHz
• 88,2kHz
• 96kHz
• 176,4kHz
• 192kHz

Power supply requirements:

• DC 7 – 12V
• 80mA max
