Popis produktu

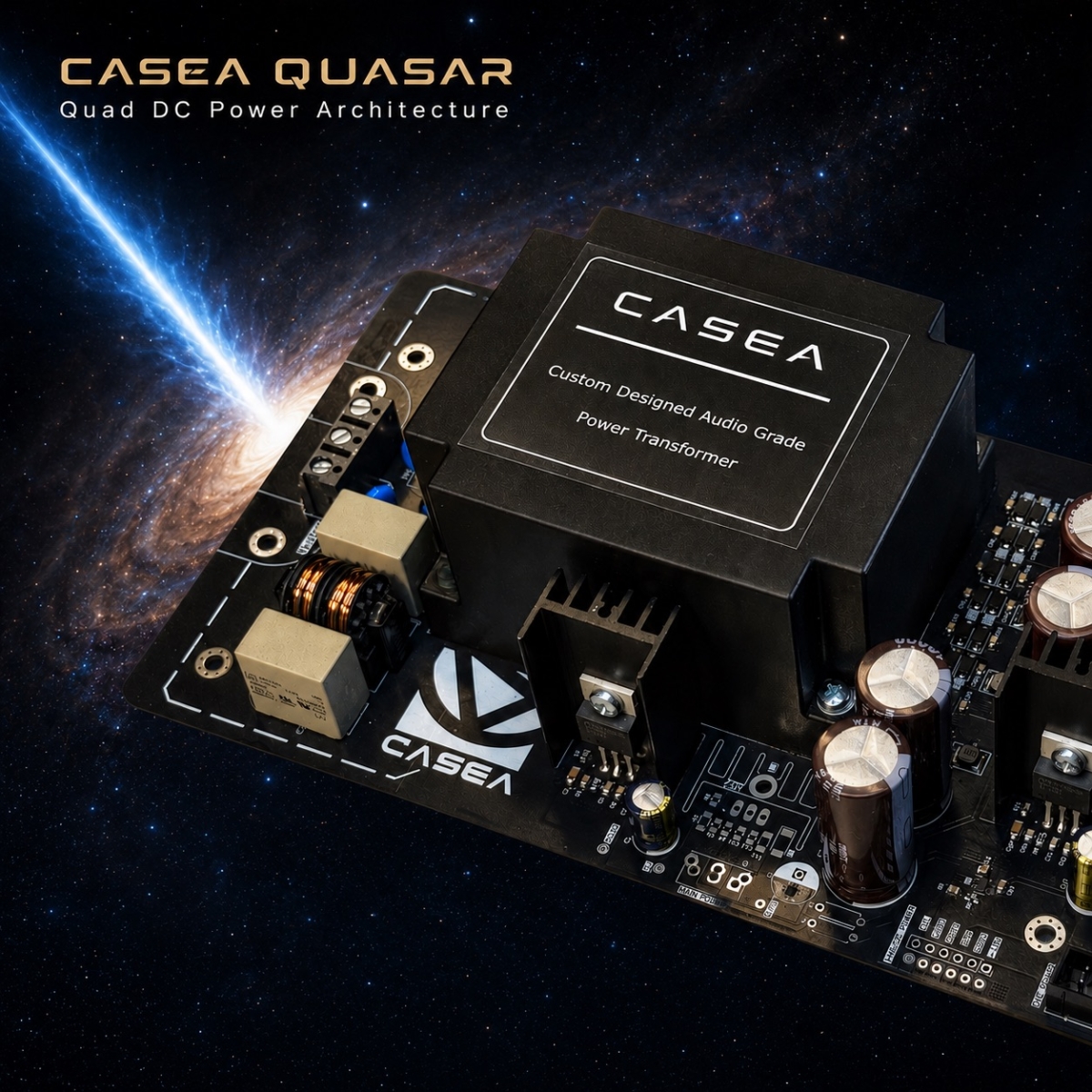

Casea Quasar – čisté napájení jako základ kvalitního digitálního audia
Napájecí zdroj vytváří pracovní podmínky pro všechny elektronické obvody přehrávače. Vedle výkonné digitální části zde pracují hodinové obvody, digitální rozhraní, D/A převodník a citlivá analogová elektronika. Kvalita napájení proto může mít významný vliv na úroveň rušení uvnitř celého zařízení.
Běžné spínané zdroje jsou malé, účinné a ekonomické, jejich princip činnosti však vytváří vysokofrekvenční rušení a spínací špičky. Ty se mohou prostřednictvím napájecích a zemních cest šířit mezi jednotlivými částmi přehrávače.
Casea Quasar nahrazuje původní spínané napájení kompletně lineárním řešením navrženým s ohledem na požadavky digitální a analogové audio elektroniky.
Cílem není pouze nízký šum samotného zdroje. Při vývoji jsme kladli důraz také na nízkou impedanci napájení, kvalitní filtraci, dostatečnou proudovou rezervu a omezení vzájemného ovlivňování jednotlivých částí zařízení.
QuadDC Power Architecture

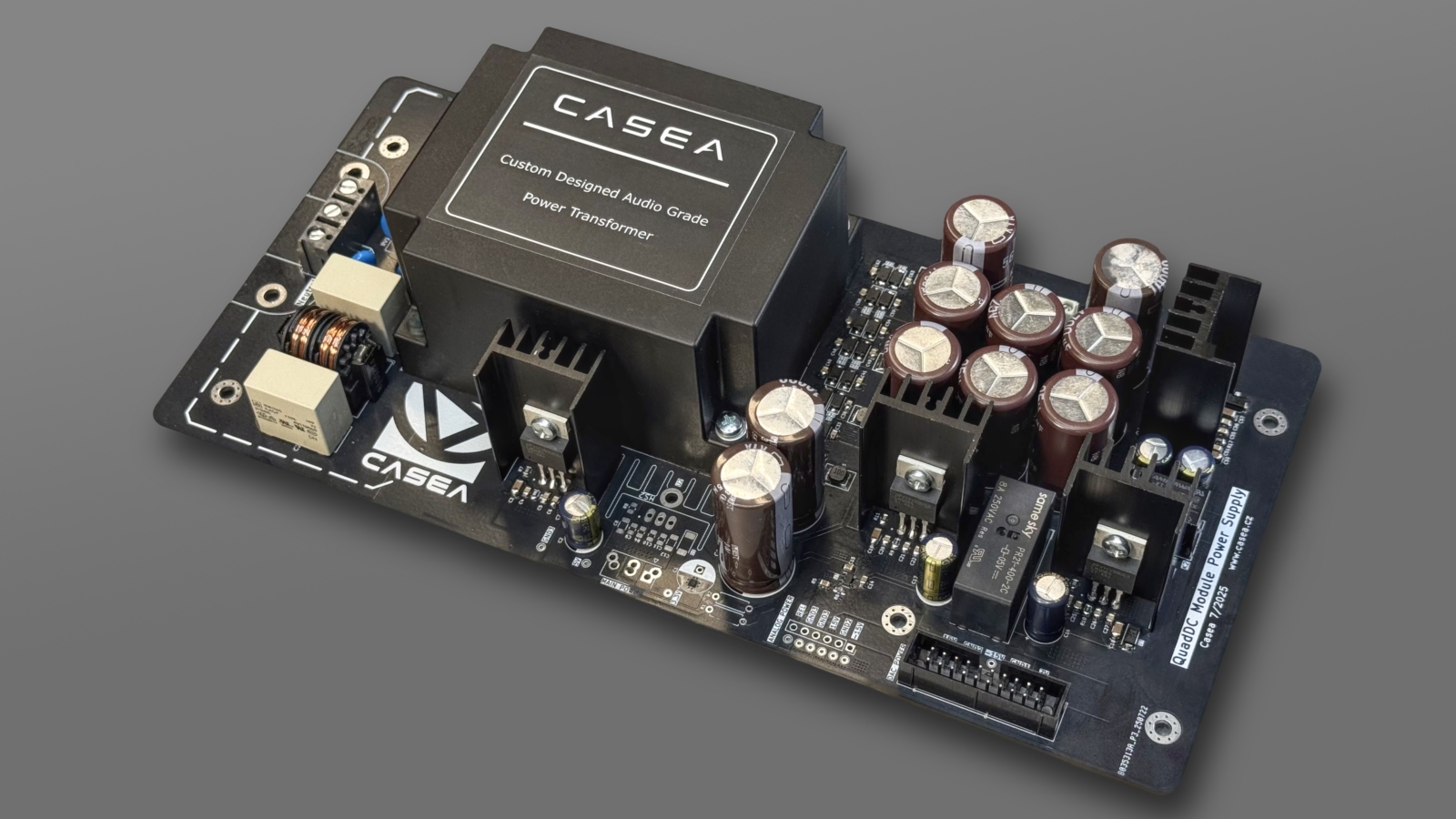

Základem Casea Quasar je vlastní QuadDC Power Architecture.
Označení QuadDC vychází ze čtyř samostatných sekundárních vinutí zakázkového síťového transformátoru, která tvoří základ celé napájecí architektury. Z nich Quasar vytváří pět samostatně lineárně regulovaných napájecích napětí +3,3 V, +5 V, +7 V, +15 V a −15 V DC.
Rozdělení napájení tedy začíná již na úrovni transformátoru. Jednotlivé části zařízení nejsou napájeny z jediného společného usměrněného napětí, které by se až následně rozdělilo mezi několik regulátorů.
Tato koncepce pomáhá omezit vzájemné ovlivňování napájecích větví a přenos rušení mezi digitálními a analogovými částmi zařízení.
Zakázkový transformátor pro audio aplikace
Srdcem Quasaru je zakázkový síťový transformátor evropské výroby, navržený podle specifikací Casea speciálně pro audio aplikace.
Čtyři samostatná sekundární vinutí jsou přizpůsobena požadavkům jednotlivých napájecích sekcí. Transformátor, usměrnění, filtrace a následná lineární regulace tak společně tvoří jeden ucelený napájecí systém.
Toto řešení umožňuje vhodně rozdělit napájení jednotlivých funkčních bloků přehrávače již od samotného transformátoru.
RFI/EMI filtrace síťového napájení
Potlačení nežádoucího rušení začíná ještě před transformátorem.
Na vstupu je použit RFI/EMI síťový filtr, jehož úkolem je omezit vysokofrekvenční rušení přicházející z napájecí sítě a současně omezit jeho šíření mezi přístrojem a síťovým rozvodem.
Quasar tak řeší napájení jako kompletní cestu od síťového vstupu až po jednotlivé obvody přehrávače.
Nízkošumové Schottky usměrnění
Jednotlivé napájecí sekce využívají samostatné usměrňovací obvody s rychlými Schottky diodami.
Jejich nízký úbytek v propustném směru a velmi příznivé přechodové vlastnosti pomáhají omezovat ztráty a nežádoucí vysokofrekvenční jevy spojené s usměrňováním.
Volba usměrňovacích prvků tak není dána pouze požadovaným proudem a napětím. Také tato část zdroje byla navržena s důrazem na minimalizaci rušení.
Vícestupňová filtrace před lineární regulací
Usměrněné napětí není přivedeno přímo na regulační stupně. Jednotlivé napájecí větve využívají dodatečnou LC filtraci ještě před vlastní lineární regulací.
Kombinace indukčních a kapacitních prvků pomáhá dále potlačit nežádoucí střídavé a vysokofrekvenční složky napájení ještě před vstupem do regulátorů.
Ve filtračních obvodech jsou použity kvalitní low-ESR elektrolytické kondenzátory Nippon Chemi-Con a Panasonic. Jejich nízký ekvivalentní sériový odpor přispívá k nízké impedanci napájecích větví a dobré odezvě při dynamických změnách proudového odběru.
Výsledkem je několik navazujících stupňů úpravy napájení – usměrnění, filtrace, LC filtrace a následná lineární regulace.
Pět samostatných lineárních regulačních stupňů
Casea Quasar poskytuje celkem pět regulovaných napájecích napětí, přičemž každé je stabilizováno vlastním lineárním regulačním stupněm.
V citlivých napájecích cestách tak nejsou pro vytvoření výsledných napětí používány vysokofrekvenční spínané DC/DC měniče, které by představovaly další potenciální zdroj rušení přímo uvnitř přehrávače.
Výsledkem jsou stabilní a nízkošumové napájecí větve určené pro rozdílné požadavky digitálních i analogových obvodů.
Oddělené napájení streamerové a DAC části
Jedním z hlavních principů QuadDC architektury je omezení vzájemného ovlivňování jednotlivých funkčních bloků přehrávače.
Výkonná digitální elektronika streameru a citlivá DAC/analogová část využívají oddělené napájecí sekce. Proudové změny a rušení vznikající v digitálních obvodech tak mají omezenou možnost ovlivňovat napájení citlivějších částí zařízení.
Právě oddělení jednotlivých napájecích cest je jedním z klíčových rozdílů mezi Quasarem a jednoduchou náhradou původního spínaného zdroje jedním lineárním napájením.
Řízené spínání napájecích větví
Tři napájecí větve Quasaru jsou řízeně spínány pomocí relé.
Toto řešení umožňuje respektovat požadovanou sekvenci aktivace jednotlivých částí zařízení při zapnutí a vypnutí.
Quasar proto není pouze zdrojem několika stejnosměrných napětí. Je navržen jako kompletní napájecí systém integrovaný do původní funkční architektury přehrávače.
Co může kvalitnější napájení přinést?
Úkolem Casea Quasar není vytvářet vlastní zvukový charakter. Jeho cílem je vytvořit elektronice optimální pracovní podmínky a minimalizovat rušení přicházející z napájecí části zařízení.
Kvalitnější oddělení napájecích větví, potlačení vysokofrekvenčního rušení a nízkošumová lineární regulace vytvářejí lepší podmínky pro práci digitálních obvodů, hodinových systémů, D/A převodníku i analogové výstupní části.
V konkrétním audio systému se přínos může projevit zejména jako:
- nižší úroveň rušivého pozadí
- lepší rozlišení jemných detailů
- přesnější mikrodynamika
- čistší a lépe definovaný prostor
- přesnější lokalizace nástrojů
- lepší oddělení jednotlivých zvukových vrstev
- klidnější a přirozenější charakter reprodukce
Quasar nemá zvuk uměle měnit. Jeho úkolem je odstranit část omezení, která může do výsledku vnášet původní napájecí systém.
Vyvinuto pro Cambridge Audio

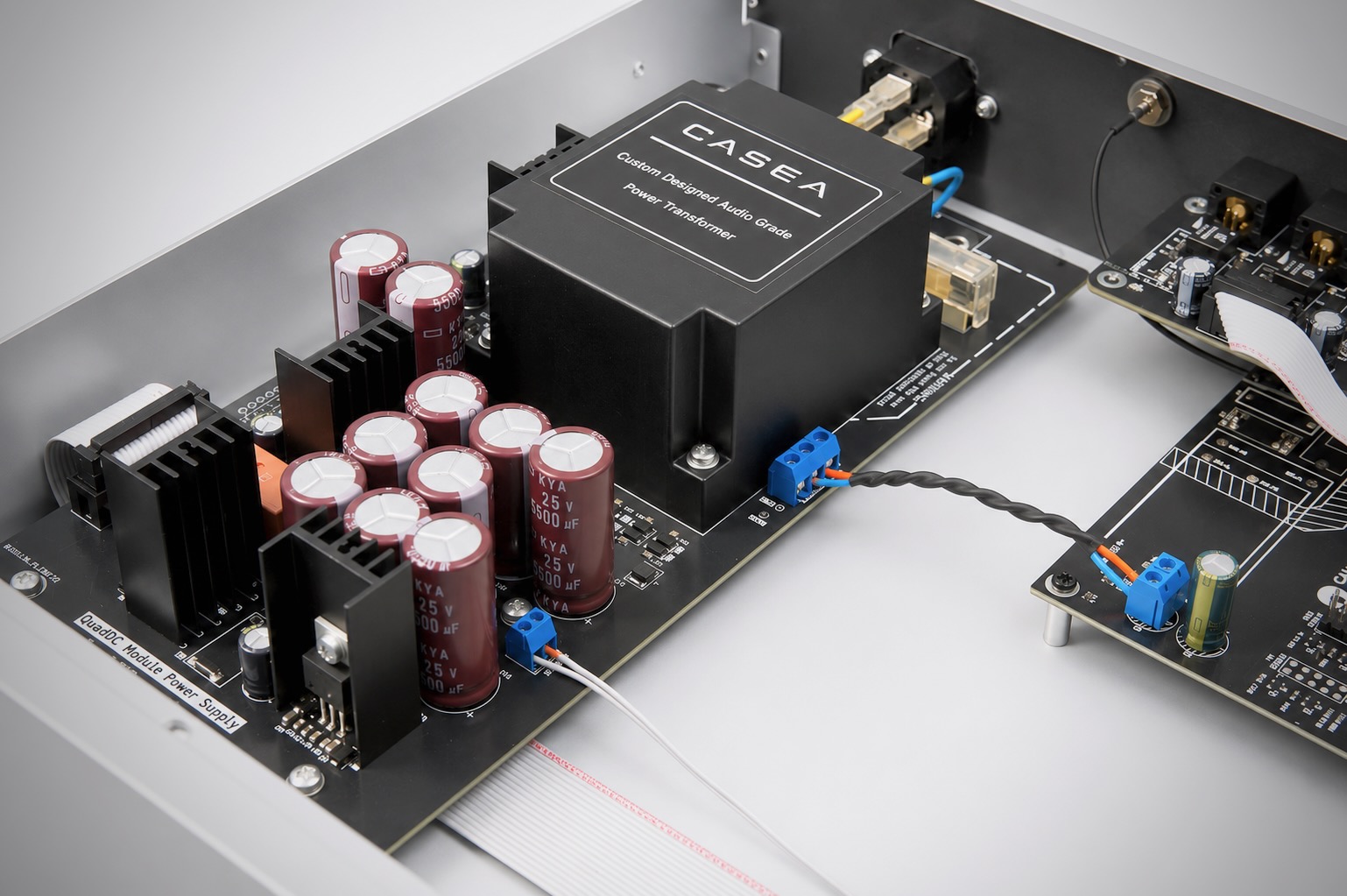

Casea Quasar byl primárně vyvinut jako kompletní náhrada původního spínaného napájecího zdroje v síťových přehrávačích Cambridge Audio.
Přímá implementace je určena zejména pro modely:
- Cambridge Audio AXN10
- Cambridge Audio CXN
- Cambridge Audio CXN v2
- Cambridge Audio CXN100
- Cambridge Audio Stream Magic 6
- Cambridge Audio Stream Magic 6 v2
Konkrétní zapojení a využití jednotlivých napájecích větví se přizpůsobuje konstrukci daného modelu.
Nejen pro Cambridge Audio
Casea Quasar není konstrukčně omezen pouze na jednu platformu.
Díky QuadDC Power Architecture a několika samostatným regulovaným napájecím větvím lze zdroj individuálně implementovat také do streamerů, D/A převodníků a dalších audio zařízení různých výrobců.
Vhodnost implementace vždy posuzujeme podle konstrukce konkrétního zařízení, požadovaných napětí, proudového odběru a dostupného prostoru.
Proč název Quasar?
Název Quasar jsme zvolili jako symbol mimořádně koncentrovaného a výkonného zdroje energie. Ve vesmíru je quasar extrémně zářivé aktivní jádro galaxie, jehož energii pohání hmota padající k supermasivní černé díře. Patří mezi nejenergetičtější jevy ve známém vesmíru.
Stejnou myšlenku jsme přenesli do napájecího zdroje Casea Quasar – soustředit energii do jednoho precizně navrženého systému a dodat jednotlivým částem audio zařízení čisté, stabilní a nízkošumové napájení.
CASEA QUASAR
Čistá energie pro audio.
Low-Noise Linear Power Supply · QuadDC Power Architecture
Technické parametry
Napájecí architektura: QuadDC Power Architecture
Transformátor: zakázkový síťový transformátor evropské výroby podle audio specifikací Casea
Sekundární vinutí: 4 samostatná sekundární vinutí
Výstupní napětí / proud:
- +3,3 V / +5 V DC – společná proudová zatížitelnost max. 2 A
- +7 V DC – max. 2 A
- +15 V DC – max. 600 mA
- −15 V DC – max. 600 mA
Celkový výstupní výkon: max. 48 W
Síťová filtrace: RFI/EMI filtr pro potlačení vysokofrekvenčního rušení z napájecí sítě
Usměrnění: samostatné usměrňovací sekce s rychlými nízkošumovými Schottky diodami
Předregulační filtrace: samostatná LC filtrace napájecích větví před lineární regulací
Filtrační kondenzátory: low-ESR elektrolytické kondenzátory Nippon Chemi-Con a Panasonic
Regulace: 5 samostatných nízkošumových lineárních regulačních stupňů
Napájecí sekce: oddělené napájení streamerové a DAC/analogové části
Řízení napájení: 3 řízeně spínané napájecí větve, reléové spínání
Rozměry PCB: 240 x 115 x 60mm
Primární použití: síťové přehrávače Cambridge Audio
Další použití: individuální implementace do streamerů, D/A převodníků a dalších audio zařízení
